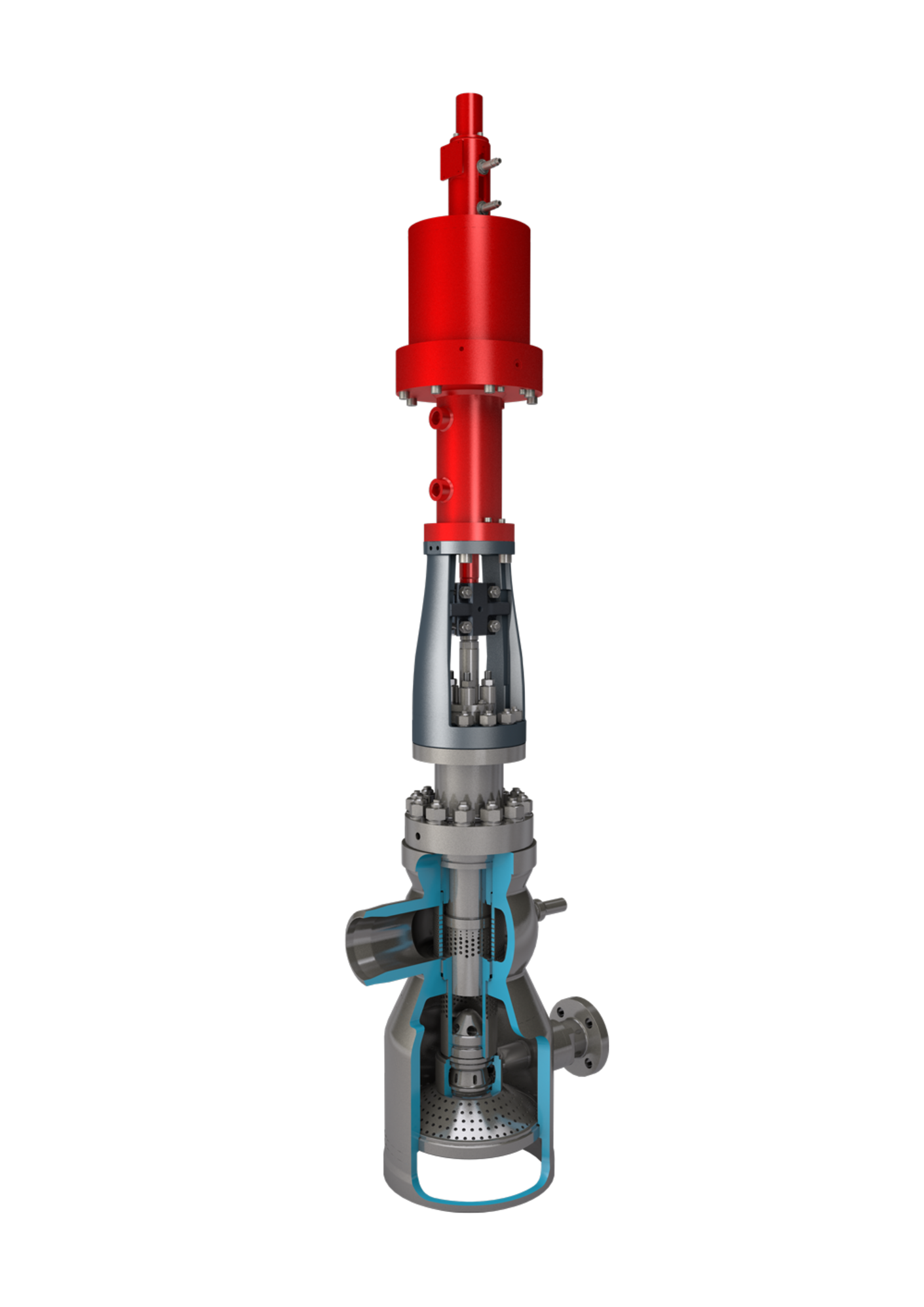

DUV Typ C4
Ausführungen
- Einbaulage vertikal/horizontal
- Bauform in Eck-Form (Typ C4) oder auch Durchgang/Z-Form /(Typ E34)
- Anwärm-/Entwässerungsstutzen
- Ein- und Austrittsdurchmesser
- Stutzenlage
- Schweißfugenformen
- Antriebstyp frei wählbar (hydraulisch, pneumatisch, elektrisch)
- Stellzeiten
- Sicherheitsfunktion über Feder oder Tank
- ASME/PED
- Dichtschließend gemäß DIN 12266-1, Leckage A / ANSI-FCI 70-2 Leakage Class V
Vorteile
- Hydraulikantrieb made by Welland
- Weniger Schnittstellen
- Aufeinander abgestimmtes System aus Ventil und Antrieb
- Lösung aus einer Hand
- Massive Spindel in abgesetzter Ausführung
- Abgestimmt auf den Sitzdurchmesser, um eine Durchbiegung bei horizontaler Spindellage zu vermeiden und eine exzellente Führung zu gewährleisten
- Robuster Bockaufsatz zur Vermeidung von Durchbiegung bei horizontaler Spindelausrichtung
- Vibrations- und geräuschreduziertes Design
- Validiert mittels CFD-Analysen (Inhouse)
- Geschmiedeter Gehäusekörper
- Hohes Stellverhältnis
- Optimiertes Gehäusedesign
- Vermeidung von Materialanhäufungen
- Höhere Standzeit, speziell bei dynamischem Kraftwerksbetrieb
- Keine Thermoschocks in Austrittsleitung durch
- Vermeidung von Wasserausfall
- Zentrale Strömungsdurchführung des Wasser-/Dampfgemischs am Treibdampfdüsenaustritt
- Ausrichtung des Dampfstroms mittels Gleichrichter zur Mitte der Austrittsrohrleitung
- Echte 2-stufige Regelung, realisiert durch eine Kombination aus Lochdrosselkörper und Regelzylinder
- Minimaler Serviceaufwand
- Alle Verschleißteile vor Ort auswechselbar
- Innenteile verschraubt oder gesteckt, nicht verschweißt
- Optimale Dampfumformung über den gesamten Lastbereich durch integrierte Treibdampfdüse
- Austrittstemperatur nah an der Sättigungslinie
- Hohes Wasser-/Dampfverhältnis möglich
- Kurze Vermischungsstrecken
- Unmittelbare Kühlung von minimalen Dampfmengen
