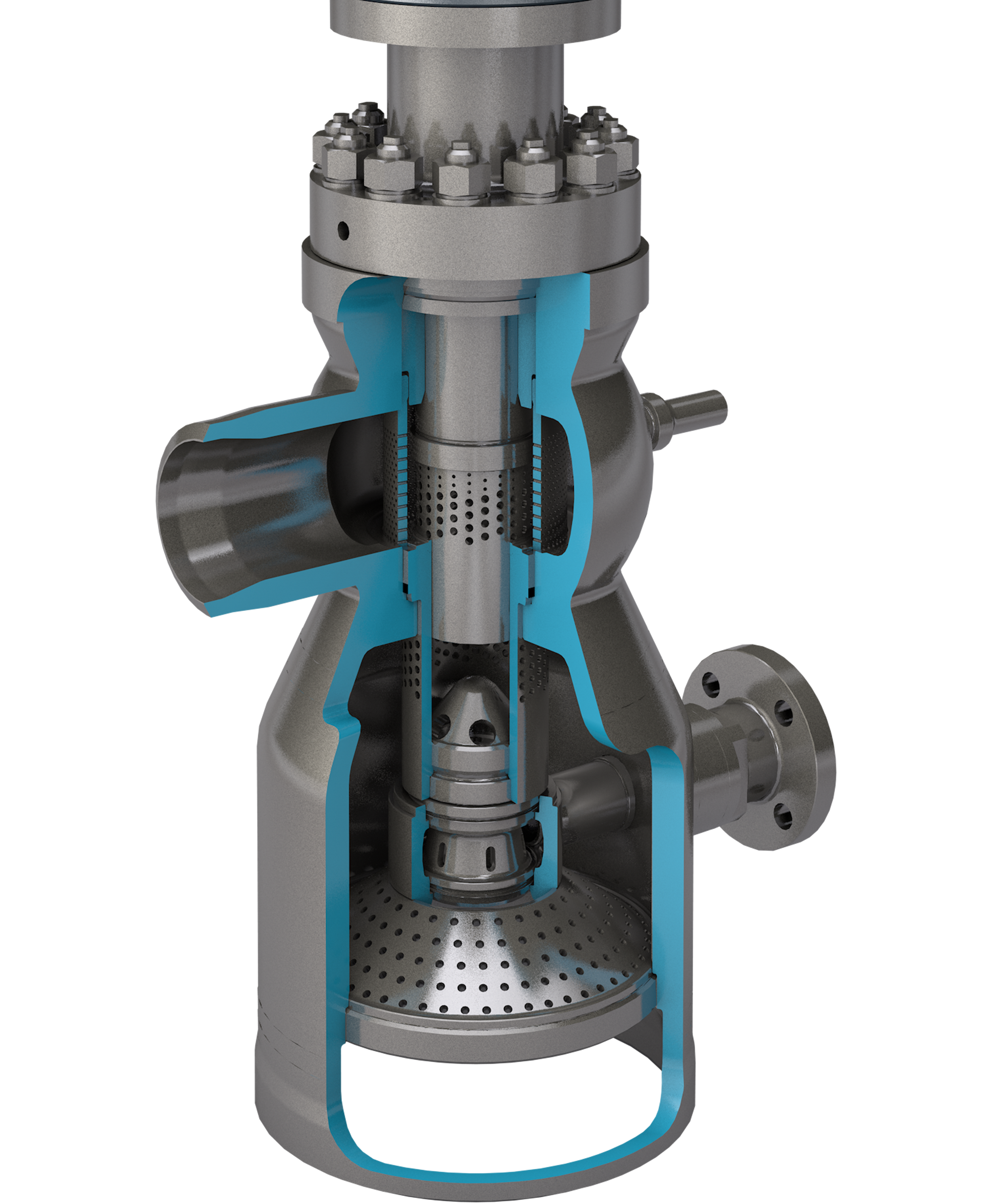

Dampfumformventil (DUV Typ C4)

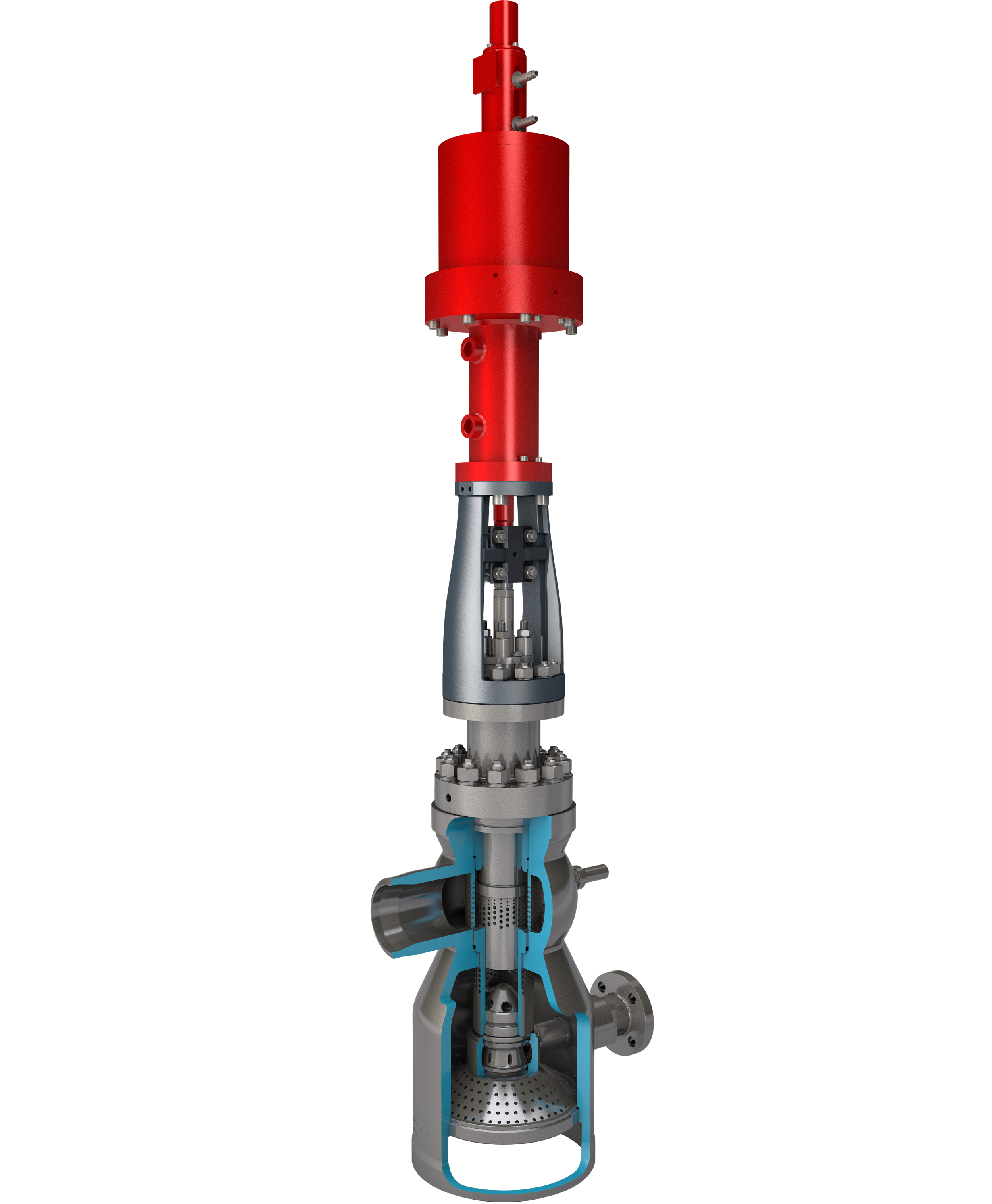

Hydraulikantrieb made by Welland.
Weniger Schnittstellen, aufeinander abgestimmtes System aus Ventil und Antrieb. Lösung aus einer Hand.
Massive Spindel in abgesetzter Ausführung, abgestimmt auf den Sitzdurchmesser, um eine Durchbiegung bei horizontaler Spindellage zu vermeiden und eine exzellente Führung zu gewährleisten
Robuster Bockaufsatz zur Vermeidung von Durchbiegung bei horizontaler Spindelausrichtung
Vibrations- und geräuschreduziertes Design
validiert mittels CFD Analysen (Inhouse)
Geschmiedeter Gehäusekörper
Hohes Stellverhältnis
Optimiertes Gehäusedesign. Vermeidung von Materialanhäufungen
- höhere Standzeit, speziell bei dynamischen Kraftwerksbetrieb
Keine Thermoschocks in Austrittleitung
- durch Vermeidung von Wasserausfall
Keine Thermoschocks in Austrittleitung
- durch zentrale Strömungsdurchführung des Wasser/Dampfgemischs am Treibdampfdüsenaustritt
Keine Thermoschocks in Austrittleitung
- durch Ausrichtung des Dampfstroms mittels Gleichrichter zur Mitte der Austrittsrohrleitung
Echte 2-stufige Regelung realisiert durch eine Kombination aus Lochdrosselkörper und Regelzylinder
minimaler Serviceaufwand
alle Verschleißteile vor Ort auswechselbar. Innenteile verschraubt oder gesteckt, nicht verschweißt!
optimale Dampfumformung über den gesamten Lastbereich durch integrierte Treibdampfdüse
- Austrittstemperatur nah an der Sättigungslinie
- Hohes Wasser/Dampfverhältnis möglich
- Kurze Vermischungsstrecken Unmittelbare
- Kühlung von minimalen Dampfmengen
