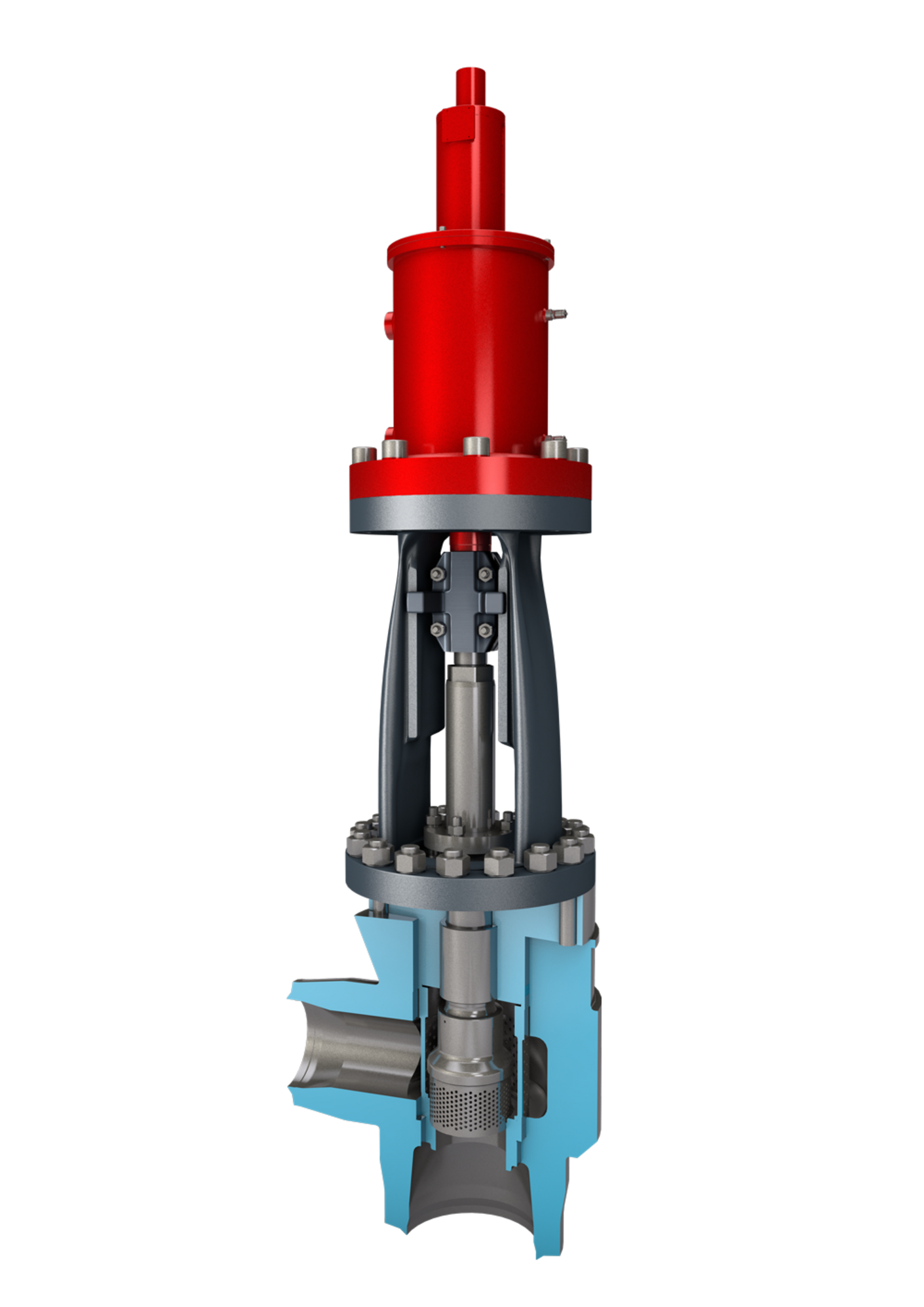

Ablaufregelventile

Aufgabenstellung

Ablaufregelventile dienen dazu, das im Anfahr- oder Schwachlastbetrieb anfallende Wasser oder Siedewasser aus der Kesselflasche abzuführen. Beim Bensonkessel dient das Ventil als Anfahrventil, um das Niveau des Wassers (Siedewasser) in der Anfahrflasche konstant zu halten. Das Wasser kann über drei verschiedene Wege dem Kreislauf wieder zugeführt werden:

über die Umwälzpumpe und das Umwälregelventil oder
über den Entspanner bei atmosphärischem Druck oder
in den Speisewasserbehälter

Ausführungen

Geschmiedete Ventile in Eckform, mit Schweißstutzen nach DIN, ANSI oder anderen Normen

Vorteile

Minimale Kavitation und Erosion
Individualisierte, präzise Kennlinien gemäß Anwendungsfall
Nahezu schwingungs- und vibrationsfrei
Ventilausführung ohne Druckentlastung (Druckentlastete Ventile werden bei Ausdampfung nicht vorgesehen, da Ausdampfung im Bereich der Entlastung zu Schäden führen würde.).
Eckausführung (Die Eckausführung verhindert, dass die 2-Phasenmischung auf den Ventilboden trifft.).
Ventilaustrittserweiterung, Austritt 2-3 Nennweiten größer als die Eintrittsnennweite (Die Erweiterung des Ventilaustritts führt zur Reduzierung der Geschwindigkeit des 2-Phasengemisches und begünstigt die Abführung des Dampfvolumens.).
Anwendungsgemäße Materialauswahl der vom Medium berührten Einbauten und Innenteile sowie spezielle konstruktive Maßnahmen bzgl. Ventilsitz und Regelorgan zwecks Standzeitoptimierung
Innenteile echt auswechselbar
